Логический элемент

При проектировании сложных логических схем отвлекаются от физической природы логических элементов и обозначают их схематично в виде:

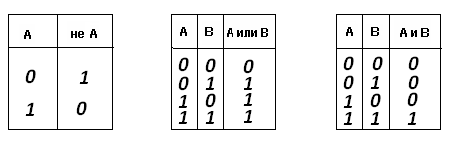

Работают данные схемы в соответствии с таблицами истинности соответствующих логических операций. По ним всегда можно определить какой сигнал будет на выходе схемы, если известны сигналы на входе.

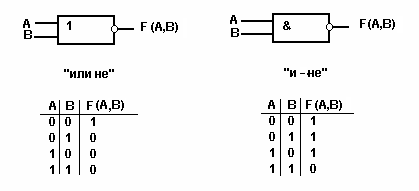

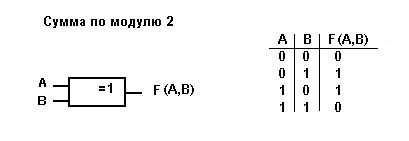

Кроме этого иногда используются дополнительные логические элементы, являющиеся производными от основных:

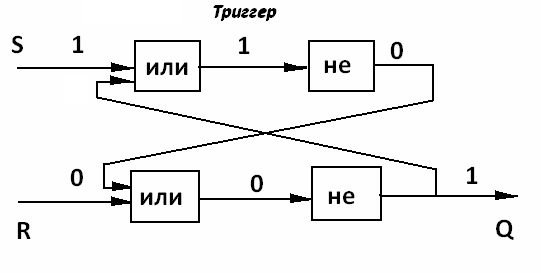

Из таких простейших логических элементов собираются сложные схемы, реализующие логическую обработку данных в компьютере, например:

Или, например:
